Система NANTE обеспечивает безопасное, эффективное и экономичное питание кранов, талей и подвижного оборудования на фиксированных путях.

Особенности:

Безопасная и надёжная работа

Простота установки и модификации

Закрытая, самоочищающаяся направляющая

Минимальные требования к обслуживанию

General

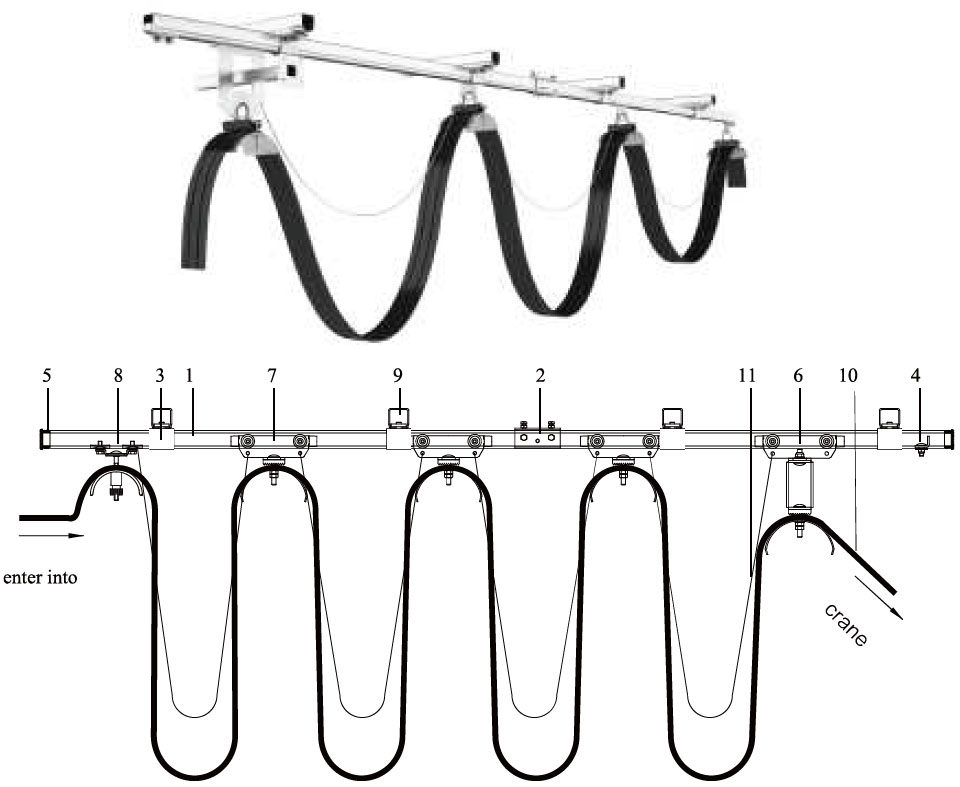

1. С-образная шина (C-track)

2. Соединение

3. Кронштейн

4. Концевой ограничитель

5. Заглушка

6. Тяговая тележка

7. Средняя тележка

8. Концевая тележка

9. Кронштейн поддержки

10. Кабель

11. Стальной трос

Технические данные

Скорость движения	Глубина кабельной петли
Макс. 35 м/мин	>= 0.3 м
35-50 м/мин	<= 0.8 м
50-80 м/мин	>= 0.8 м

Скорость движения	<120 м/мин
Температура	-40°C - +125°C
Нагрузка кабеля	< 120 кг

С-образная шина (C-track)

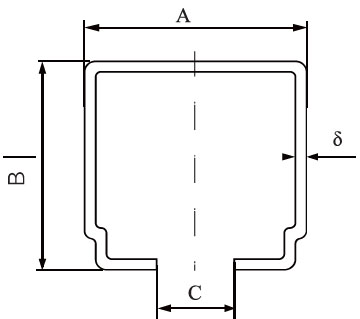

Тип	Вес (кг/м)	A	B	C	б
C32301.5	1.19	32	30	12	1.5
C40402.0	2.0	40	40	13	2.0
C63634.0	5.98	63	63	18	18

Материал: оцинкованная сталь, нержавеющая сталь 304# или 316#

(Покрытие нейлоном возможно для сильно коррозийной среды)

Изгибы: R ≥ 1,0 м, только C32 допускает кривизну

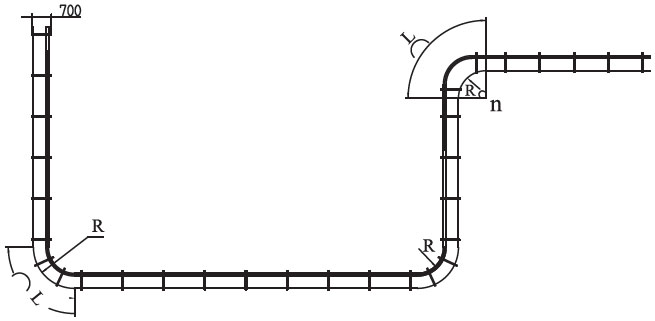

Длина изгиба:

L = n × π × R / 180°

L — длина кривой

n — центральный угол

R — радиус кривой

С-образная шина Nante серии C32

Тяговая тележка для плоского кабеля C32TT-75

Технические характеристики тяговой тележки C32TT-75:

Колёса: шарикоподшипниковые

Макс. скорость движения: 160 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 25 кг

Масса тележки: 0,59 кг

Средняя тележка для плоского кабеля C32MT-75

Технические характеристики средней тележки C32MT-75:

Колёса: шарикоподшипниковые

Макс. скорость движения: 160 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 30 кг

Масса тележки: 0,41 кг

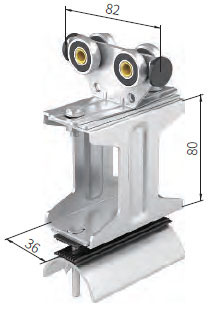

Тяговая тележка для плоского кабеля C32TT-70

Технические характеристики тяговой тележки C32TT-70:

Колёса: шарикоподшипниковые

Макс. скорость движения: 120 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 22 кг

Масса тележки: 0,55 кг

Средняя тележка для плоского кабеля C32MT-70

Технические характеристики средней тележки C32MT-70:

Колёса: шарикоподшипниковые

Макс. скорость движения: 120 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 22 кг

Масса тележки: 0,32 кг

Концевая тележка C32ET

Технические характеристики концевой тележки C32ET:

Макс. скорость движения: 120 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 25 кг

Масса тележки: 0,31 кг

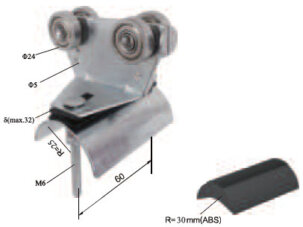

Средняя тележка для плоского кабеля C32MT-60

Технические характеристики средней тележки C32MT-60:

Колёса: подшипниковые

Макс. скорость движения: 120 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 60 W × 32 мм

Макс. масса кабеля: 20 кг

Масса тележки: 0,32 кг

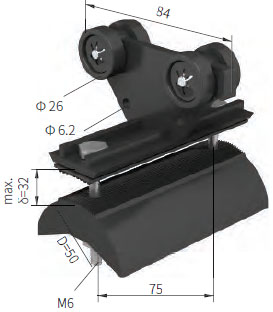

Пластиковая средняя тележка C32PP-70

Технические характеристики пластиковой средней тележки C32PP-70:

Колёса: нейлон

Макс. скорость движения: 120 м/мин

Материал: ABS

Температурный диапазон: -30 °С … +80 °С

Макс. кабель: 70 W × 32 мм

Макс. масса кабеля: 8 кг

Масса тележки: 0,14 кг

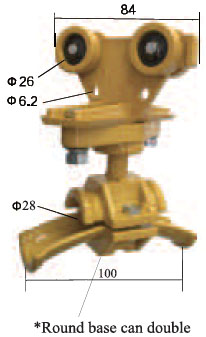

Пластиковая средняя тележка C32RPP-30

Технические характеристики пластиковой средней тележки C32RPP-30:

Колёса: нейлон
Макс. скорость движения: 120 м/мин
Материал: оцинкованная сталь + ABS
Температурный диапазон: -30 °С … +80 °С
Макс. кабель: 28 мм
Макс. масса кабеля: 8 кг
Масса тележки: 0,15 кг

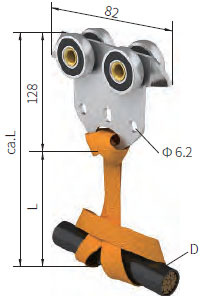

Пластиковая средняя тележка C32RMT

Технические характеристики пластиковой средней тележки C32RMT:

Колёса: шарикоподшипниковые

Макс. скорость движения: 120 м/мин

Материал: оцинкованная сталь + нейлон

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: Ø50 мм / Ø80 мм / Ø160 мм

Макс. масса кабеля: 22 кг

Масса тележки: 0,29 кг

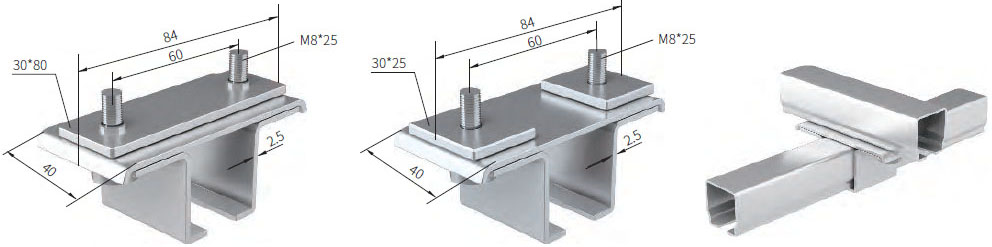

Кронштейн C32HG-1 / C32HG-2 для крепления С-образной шины

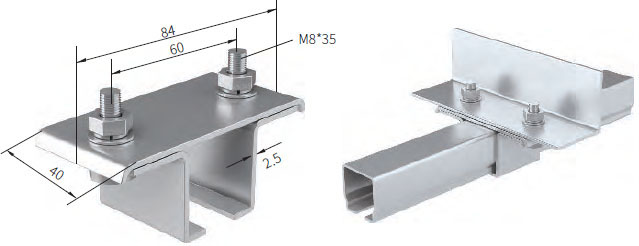

Кронштейн C32HG-5 для крепления на уголковую сталь

Тип	Вес (кг)	Материал
C32HG-1	0.22	оцинкованная сталь
C32HG-2	0.22	оцинкованная сталь
C32HG-5	0.20	оцинкованная сталь

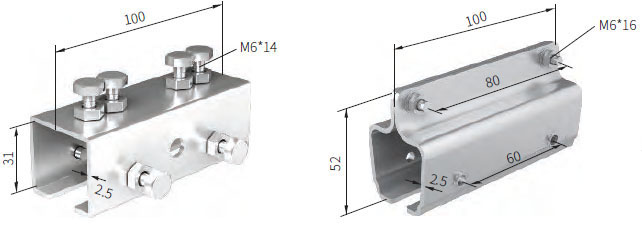

Соединения

Тип	Вес (кг)	Материал
C32JS-2	0.27	оцинкованная сталь
C32JS-1	0.3	оцинкованная сталь

Концевая крышка

Тип	Вес (кг)	Материал
C32EC	0.005	Пластик

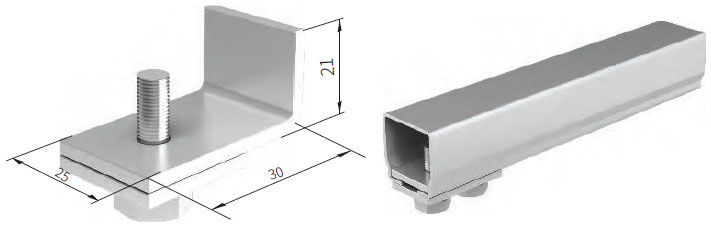

Концевой ограничитель

Тип	Вес (кг)	Материал
C32ED	0.05	Оцинкованная сталь

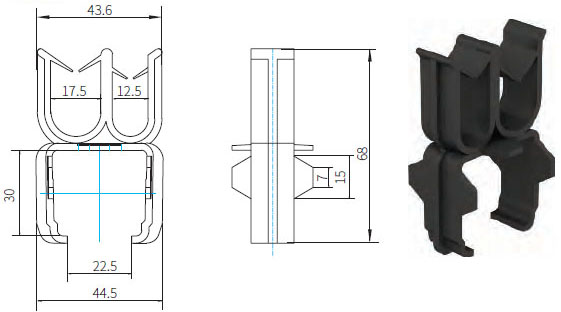

Кабельный зажим

Тип	Вес (кг)	Материал
C32CP	0.02	Пластик

С-образная шина Nante серии C40

Тяговая тележка C40TT

Технические характеристики тяговой тележки C40TT:

Колёса: шарикоподшипниковые

Макс. скорость движения: 160 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 35 кг

Масса тележки: 0,65 кг

Средняя тележка C40MT

Технические характеристики средней тележки C40MT:

Колёса: шарикоподшипниковые

Макс. скорость движения: 160 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: 75 W × 32 мм

Макс. масса кабеля: 30 кг

Масса тележки: 0,52 кг

Пластиковая средняя тележка C40RMT

Технические характеристики пластиковой средней тележки C40RMT:

Колёса: шарикоподшипниковые

Макс. скорость движения: 100 м/мин

Материал: оцинкованная сталь + ABS

Температурный диапазон: -30 °С … +100 °С

Макс. кабель: Ø50 мм / Ø80 мм / Ø160 мм

Макс. масса кабеля: 28 кг

Масса тележки: 0,33 кг

Кронштейн C40HG-1 и C40HG-2 для крепления С-образной шины

Кронштейн C40HG-5 для крепления на уголковую сталь

Тип	Вес (кг)	Материал
C40HG-1	0.30	Оцинкованная сталь
C40HG-2	0.30	Оцинкованная сталь
C40HG-5	0.22	Оцинкованная сталь
